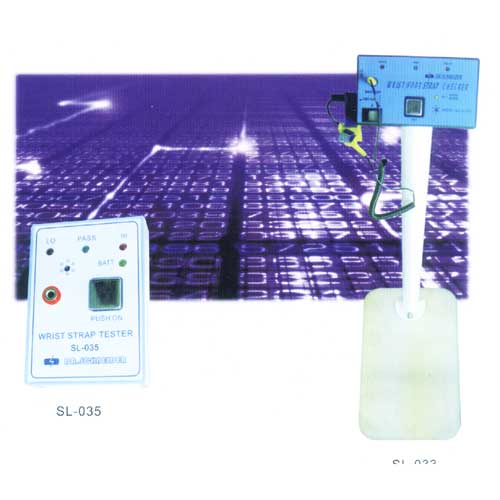

| SL-033/035RT 手腕/脚带带仪 |
| 发布时间： |
2005.05.17 |
| 产品类别： |
华淋离子风机 |
| 品 牌： |
 |
| 产品说明： |
DR.Schneider SL-033及SL-035测试仪为接触式测试仪,设计成可快速,多次性地对ESD个人接地装置进行(功能)测计.该产品用作完成ANSI ESD S20 20段的6.1.3.2 符合验证要求,并且验证还包括对技术要求计划进行日常等内容”,的执行情况的检查工具之一.
SL-033测试仪融合了独特的双测试电路设计,不但可以提高测试速度,而且不需要单个手腕带脚踏板测试仪,SL-033型及SL-035型置了750K –10电路(用于测试手腕带)和50-100电路,(用于鞋套测试)SL-033型号是测试手腕带和鞋套的理想选择.而SL-035 是专为测试手腕带而设计.
工厂已经提前预设测试参数,可根据客户要求调节成客户所需参数,但此参数必须在国际标准范围内,该SL-033及SL-035型操作简单便捷,绿灯信号提示用户一切正常.红灯和声音提示电路阻值过高或过低.
尺寸:SL—033仪器142.5MM(L)Х 82MM(W) Х39MM(H)
支架400MM(L)Х250MM(W)Х800MM(H)
SL-033踏板400MM(L)Х450MM(W)
SL-035仪器70MM(L)Х25MM(W)Х100MM(H)
手腕带测试
该测试可验证操作人员、手腕带和接地电线之间是存在通路。戴上手腕带时,可将（电线）插入到测试仪正面的插座位置
。
注：测试时,千万不要误碰金属部件。
1． 将转换开关置于“WRIST STRAP”位置。
2． 按下测试按钮起动测试仪,可在2-3秒钟内启动测试仪。
3． 绿灯“正常”（PASS）LED正常,显示手腕和接地电线装置功能正常。
4． 如果“FAILLO”或“FAILHI”灯亮并发出声频报警,手腕佩带装置是否正常。
测试脚接地置
．测试电导鞋或脚带时,双脚可直接站在踏板上进行测试。
1． 将转换开关置开“FOOT PLATE”位置。
2． 双脚直接站立在踏板上。
3． 按下测试按钮,便驱动该测试仪,可在2-3秒钟内启动测仪。
4． 绿灯“正常（PASS）LED灯亮,显示鞋接地电线装置功能正常。
5． 如果“FAILLO”或“FAIL HI”LED灯亮并发出声频报警,鞋套佩带者必须立即检查鞋套接地装置是否正常。
6． 重复1-3动作。
|
|
